Kälteversorgung im Distributionszentrum: Rückkühlung als Schwachstelle der Kühlkette

Wenn in einem Distributionszentrum die Temperatur schwankt, liegt die Ursache selten am offensichtlichsten Bauteil. Oft steckt das Problem in der Rückkühlung der Kühlkette, also in jenem Teil der Anlage, der die entstehende Wärme wieder nach außen abführen muss. Gerade weil dieser Schritt im Betriebsalltag kaum sichtbar ist, wird er bei der Planung und Wartung häufig unterschätzt. Wer Kühllager oder temperaturgeführte Distributionszentren verantwortet, braucht ein Grundverständnis dafür, wie Kälteerzeugung, Verteilung und Rückführung der Wärme technisch zusammenhängen. Nur so lassen sich Schwachstellen erkennen, bevor sie sich in Temperaturabweichungen oder Ausfällen zeigen. Der folgende Beitrag beschreibt die technische Kette von der Kälteerzeugung bis zur Rückkühlung und zeigt, an welchen Stellen die Stabilität der gesamten Anlage typischerweise gefährdet ist.

Das Wichtigste in Kürze

• Steigende Durchsatzraten und knappere Zeitpuffer erhöhen die Wärmelast in Kühllagern kontinuierlich.
• Eine zentrale Kälteanlage besteht aus Verdichter, Verflüssiger, Verdampfer und Rückkühlsystem – jedes Element beeinflusst die anderen.
• Die Rückkühlung der Kühlkette begrenzt die nutzbare Kälteleistung, unabhängig davon, wie stark der Verdichter ausgelegt ist.
• Regelmäßige Kontrolle von Kühlmittelkreisläufen und wasserführenden Systemen verhindert schleichende Leistungsverluste.
• Bei Planung und Erweiterung entscheiden Skalierbarkeit und Energieeffizienz über die langfristigen Betriebskosten.

Warum Kühlketten in der Logistik unter Druck stehen

Kühllager arbeiten heute unter anderen Bedingungen als noch vor einigen Jahren. Höhere Durchsatzraten bedeuten, dass Tore häufiger öffnen, Waren schneller umgeschlagen und Kommissionierzonen dichter belegt werden. Jeder Türöffnungsvorgang lässt warme Außenluft eindringen, jede zusätzliche Umschlagbewegung erzeugt Wärme durch Personal, Fahrzeuge und Beleuchtung. Diese Wärmelast summiert sich über den Tag und muss von der Kälteanlage laufend kompensiert werden.

Gleichzeitig verkürzen just-in-time ausgerichtete Lieferketten die Puffer, die früher Temperaturabweichungen abfedern konnten. Wo Waren früher tagelang eingelagert wurden und kurze Schwankungen kaum ins Gewicht fielen, laufen Güter heute oft binnen kürzester Zeit durch das Lager. Eine Abweichung, die früher toleriert werden konnte, wirkt sich unter diesen Bedingungen unmittelbarer auf die Warenqualität aus.

Aus diesen beiden Entwicklungen ergibt sich ein technisches Spannungsfeld: Die Anlage muss mehr Wärme abführen, während ihr weniger Zeit bleibt, Abweichungen auszugleichen. Damit wird die gesamte Kette von der Kälteerzeugung bis zur Rückkühlung stärker beansprucht als in älteren Anlagenkonzepten, die auf gleichmäßigere Lastprofile ausgelegt waren.

Technische Grundlagen der Lagerkühlung

Eine zentrale Kälteanlage in einem Distributionszentrum folgt in der Regel demselben Grundprinzip wie kleinere Kühlsysteme, nur in größerem Maßstab. Ein Verdichter komprimiert das Kältemittel und erhöht dabei seinen Druck und seine Temperatur. Im Verflüssiger gibt das Kältemittel die aufgenommene Wärme ab und geht in den flüssigen Zustand über. Anschließend entspannt es sich im Verdampfer, entzieht dabei der Umgebung – also der Lagerluft – Wärme und kühlt so den Raum. Das Rückkühlsystem schließt den Kreis, indem es die im Verflüssiger freigesetzte Wärme letztlich an die Umgebung außerhalb des Gebäudes abgibt.

Die Dimensionierung dieser Komponenten folgt keinem festen Schema, sondern richtet sich nach mehreren Faktoren gleichzeitig. Das Lagervolumen bestimmt, wie viel Luftvolumen überhaupt temperiert werden muss. Die Warenart spielt eine Rolle, weil tiefgekühlte Güter andere Anforderungen stellen als gekühlte, aber nicht gefrorene Produkte. Die Umschlagfrequenz schließlich beeinflusst, wie oft und wie stark warme Luft von außen eindringt und wieder ausgeglichen werden muss.

Wichtig ist dabei die Abwägung zwischen Überdimensionierung und Unterdimensionierung. Eine zu klein ausgelegte Anlage gerät bei Lastspitzen an ihre Grenzen und kann die Temperatur nicht mehr halten. Eine zu groß ausgelegte Anlage läuft dagegen häufig in Teillast, was den Wirkungsgrad einzelner Komponenten verschlechtert und den Energieverbrauch unnötig erhöht. Die Auslegung ist deshalb immer ein Kompromiss, der sich an den tatsächlichen Betriebsprofilen orientieren muss, nicht an theoretischen Spitzenwerten.

Rückkühlung als unterschätzter Faktor bei Kälteanlagen

Während Verdichter, Verflüssiger und Verdampfer im Betriebsalltag relativ präsent sind, gerät die Rückkühlung leicht aus dem Blick. Sie steht meist außerhalb des Gebäudes, wird selten betreten und liefert keine unmittelbar sichtbare Leistung für den Lagerbetrieb. Genau das macht sie zu einem blinden Fleck in vielen Wartungsplänen, obwohl ihre Funktion für die gesamte Kälteerzeugung entscheidend ist.

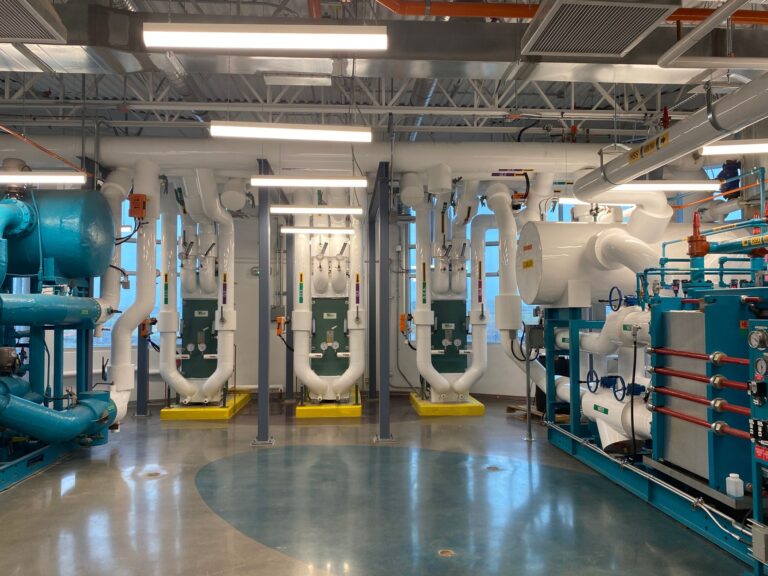

Die bei der Verdichtung entstehende Abwärme wird in vielen Distributionszentren über einen Kühlturm an die Umgebungsluft abgegeben, bevor sie sich im Kältemittelkreislauf zurückstaut. Funktioniert dieser Schritt nicht zuverlässig, steigt die Kondensationstemperatur im Verflüssiger an. Der Verdichter muss dann gegen einen höheren Druck arbeiten, was seinen Energieverbrauch erhöht und seine nutzbare Kälteleistung senkt – unabhängig davon, wie leistungsfähig der Verdichter selbst ausgelegt wurde.

Dieser Zusammenhang ist der Grund, warum eine unzureichend dimensionierte oder schlecht gewartete Rückkühlung die gesamte Anlage limitiert. Ein größerer, stärkerer Verdichter bringt keinen Vorteil, wenn die Wärme, die er verdichtet, am Ende nicht ausreichend abgeführt werden kann. Die Rückkühlung wirkt damit wie ein Engpass, der die maximale Leistungsfähigkeit des gesamten Systems festlegt, ähnlich wie die schmalste Stelle in einem Rohrsystem den maximalen Durchfluss bestimmt.

In der Praxis zeigt sich das oft erst bei hohen Außentemperaturen oder bei gleichzeitig hoher Lagerauslastung, wenn mehrere Kälteanforderungen zusammentreffen. Genau dann, wenn die Anlage am meisten leisten müsste, zeigt eine unterdimensionierte oder verschmutzte Rückkühlung ihre Grenzen zuerst.

Wartung und Betriebssicherheit der Kältetechnik

Die Zuverlässigkeit einer Kälteanlage hängt maßgeblich davon ab, wie konsequent ihre Kreisläufe kontrolliert werden. Der Kühlmittelkreislauf reagiert empfindlich auf schleichende Verluste: Ein geringer Kältemittelverlust macht sich zunächst nicht durch einen Totalausfall bemerkbar, sondern durch eine langsam sinkende Kälteleistung, die im Tagesbetrieb leicht übersehen wird. Erst wenn die Temperatur im Lager spürbar ansteigt, wird das zugrunde liegende Problem sichtbar – dann ist der Handlungsdruck bereits deutlich höher.

Regelmäßige Kontrollen greifen genau hier ein. Sie prüfen Druckwerte, Dichtigkeit und den Zustand der Wärmetauscherflächen, bevor sich kleinere Abweichungen zu größeren Ausfällen summieren. Dieser vorbeugende Ansatz unterscheidet sich grundlegend von einer reinen Störungsbehebung, bei der erst nach einem erkennbaren Defekt reagiert wird.

Bei wasserführenden Systemen kommt eine zusätzliche Dimension hinzu: die hygienischen Anforderungen. Wo Wasser als Wärmeträger oder zur Verdunstungskühlung eingesetzt wird, können sich unter bestimmten Bedingungen Mikroorganismen ansiedeln, wenn Temperatur, Stillstandszeiten und Wasseraufbereitung nicht zusammenpassen. Welche konkreten Maßnahmen im Einzelfall notwendig sind, hängt von der jeweiligen Kühltechnik und ihrer Betriebsweise ab – ein Kühlturm stellt andere Anforderungen als ein geschlossenes System, da die offene Wasserführung und der ständige Luftkontakt eine engmaschigere Kontrolle der Wasserqualität verlangen als ein geschlossener Kreislauf, der weitgehend von der Außenluft abgeschirmt ist. Zu den grundlegenden Wartungsmaßnahmen zählen deshalb die regelmäßige Sichtprüfung von Wärmetauscherflächen, die Kontrolle der Wasseraufbereitung bei offenen Systemen sowie die Dokumentation der Betriebswerte, damit Abweichungen frühzeitig auffallen und nicht erst dann, wenn sie sich bereits auf die Lagertemperatur auswirken.

Was Lagerbetreiber bei der Planung beachten sollten

Bei der Planung neuer oder erweiterter Lagerflächen zeigt sich, ob eine Kälteanlage auch künftigen Anforderungen gerecht wird. Skalierbarkeit ist dabei ein zentrales Kriterium: Wächst das Lagervolumen oder ändert sich die Warenstruktur, muss die Anlage entweder von vornherein Reserven besitzen oder sich modular erweitern lassen. Eine Anlage, die exakt auf den heutigen Bedarf zugeschnitten ist, gerät bei jeder Erweiterung schnell an ihre Grenzen und erfordert dann größere Umbaumaßnahmen, als eine vorausschauende Planung verursacht hätte.

Energieeffizienz wirkt sich direkt auf die Betriebskosten temperaturgeführter Lager aus, weil die Kälteerzeugung über die gesamte Nutzungsdauer der Anlage läuft und damit einen erheblichen Anteil der laufenden Kosten ausmacht. Hier lohnt sich der Blick auf das Zusammenspiel der Komponenten: Eine effiziente Rückkühlung senkt die Kondensationstemperatur und entlastet damit den Verdichter, was sich wiederum auf den Gesamtverbrauch der Anlage niederschlägt. Einzelne Komponenten isoliert zu optimieren, bringt selten den gewünschten Effekt, wenn andere Teile der Kette nicht mithalten können.

Für Betriebsverantwortliche bedeutet das, dass die Auswahl einer Kühlkettenlösung nie an einer einzelnen Komponente festgemacht werden sollte. Verdichterleistung, Wärmetauscherauslegung und Rückkühlkapazität müssen als zusammenhängendes System betrachtet werden, das über Jahre hinweg unter wechselnden Lastbedingungen zuverlässig arbeiten muss. Wer diese Zusammenhänge bei der Planung berücksichtigt, reduziert das Risiko, dass eine einzelne unterdimensionierte Stelle später die Leistungsfähigkeit der gesamten Kühlkette begrenzt.
